Projecte
CoverTEG, Planta fotovoltaica
Client
Mútua Elèctrica de Sant Julià de Lòria
Descripció
126 plazas de parquing; Solar fotovoltaico para autoconsumo

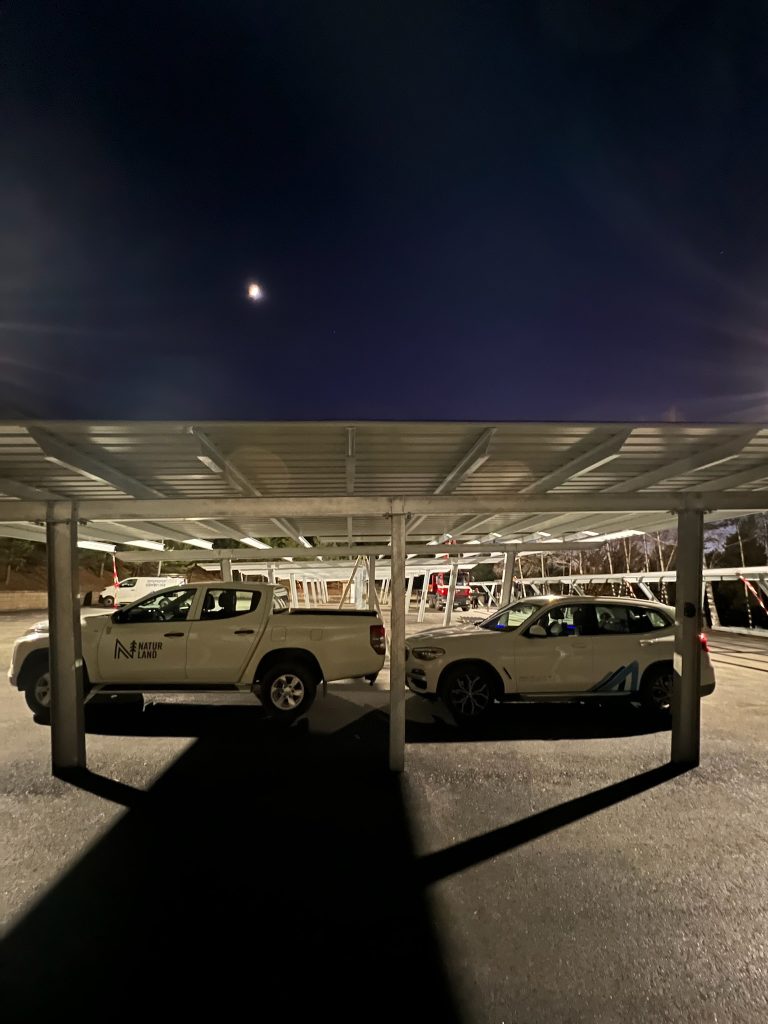

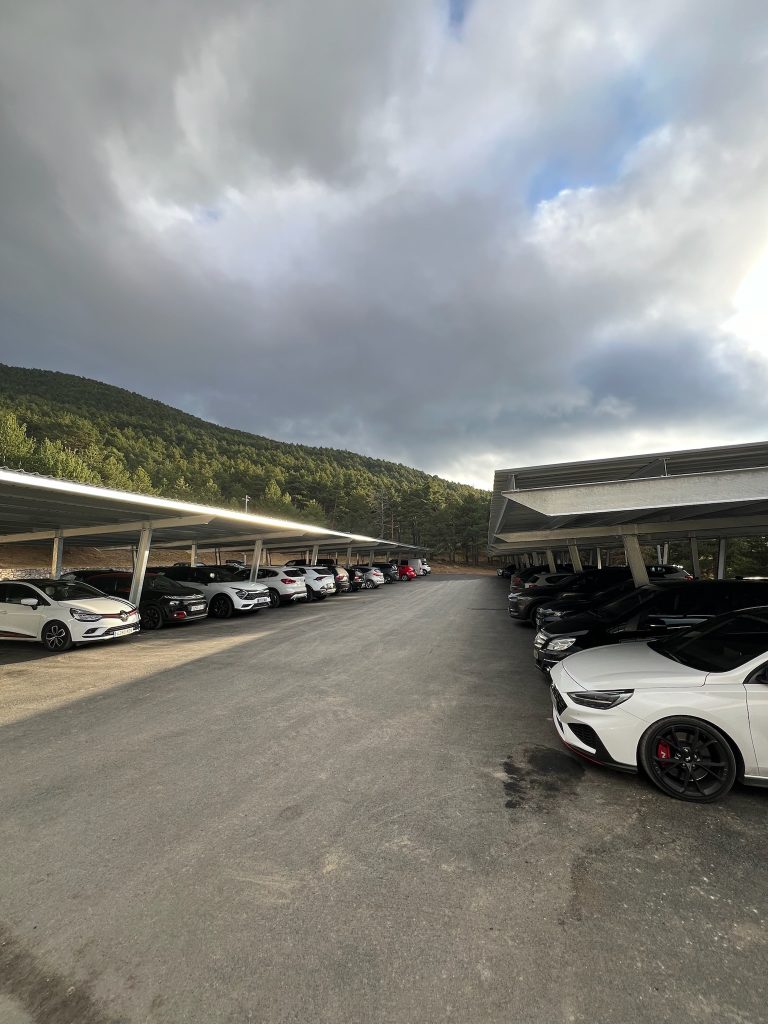

modelo de marquesina para un estacionamiento de coches.
Es un sistema estructural que puede incluir productos de otros fabricantes, cada uno de ellos con su garantía propia.
La obra se situará en Naturland, Andorra.
En cuanto a los parámetros de viento escogidos y su grado de aspereza se ha considerado lo siguiente: ZONA C; Grado de aspereza II: Zona II, terreno rural sin obstáculos.

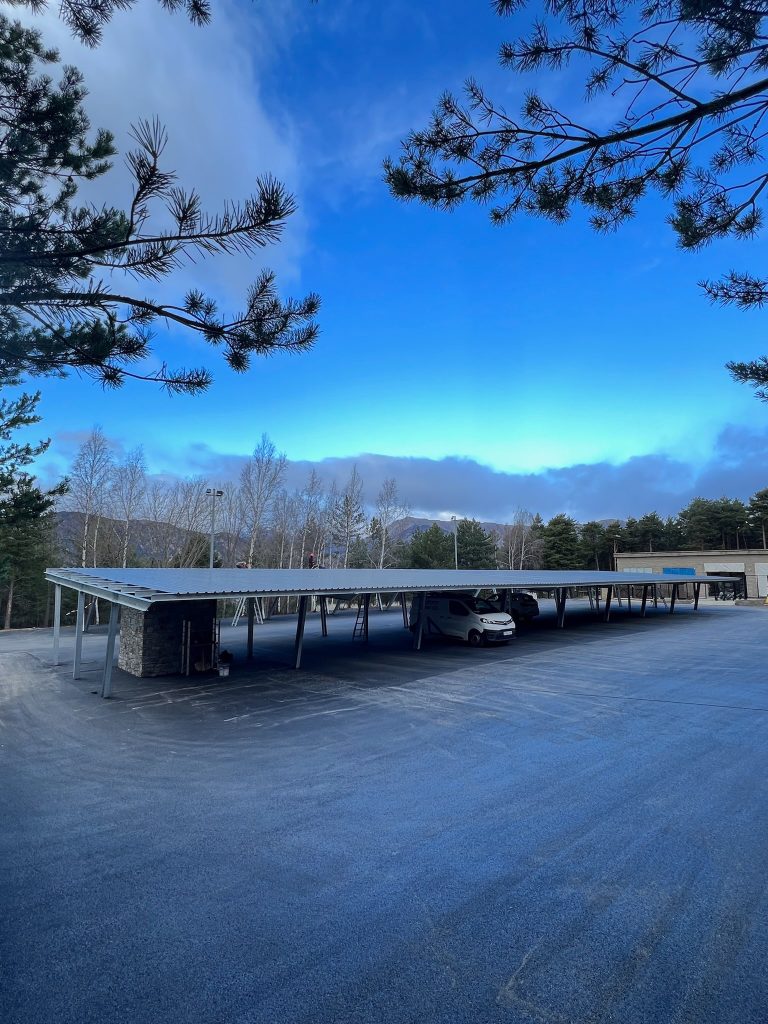

La marquesina cubre una superficie de 750,72 m2, con unas dimensiones de 6,00 m x 125,12 m con una capacidad de 44 plazas.
El material de la celosía y correas es acero de calidad S275.
El objetivo del presente documento es la realización de una memoria de cálculo de una marquesina fotovoltáica para plazas de parking, realizada con el sistema de estructura COVER- TEG.
La marquesina puede ubicarse en pueblos con una altitud máxima de 500 msnm, en una zona urbana sin edificios de altura existentes.

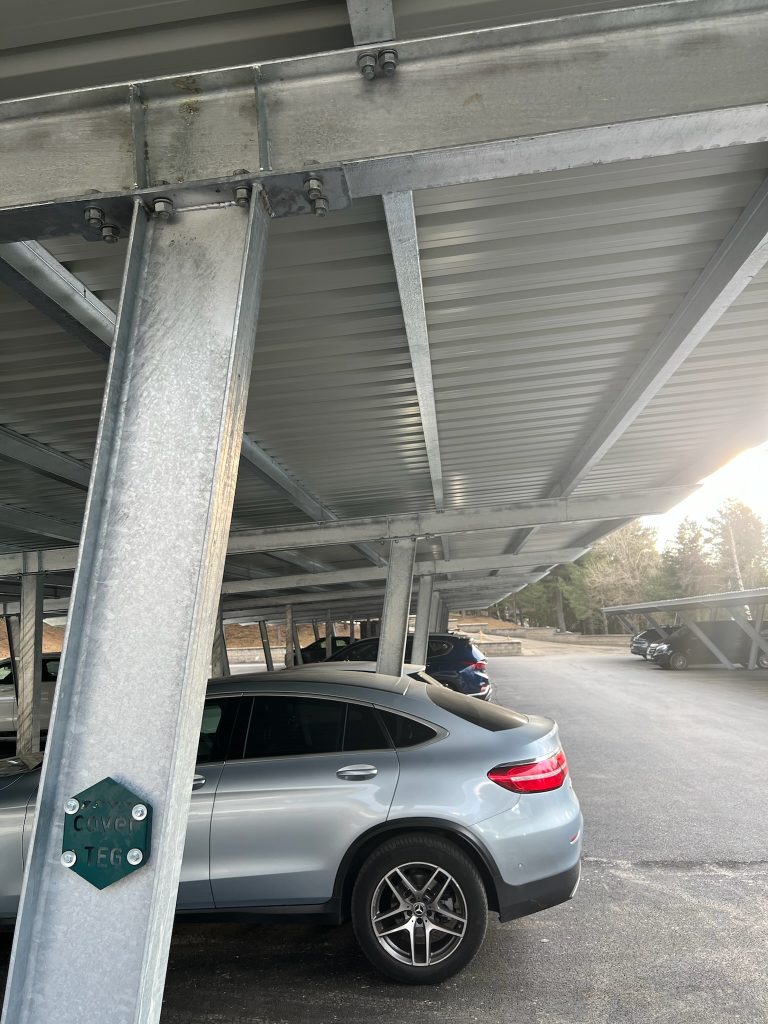

La estructura de la cubierta se compone de una retícula espacial de barras tubulares conectadas entre ellas mediante uniones atornilladas
La marquesina está definida a un agua con pendiente del 15% al 20%

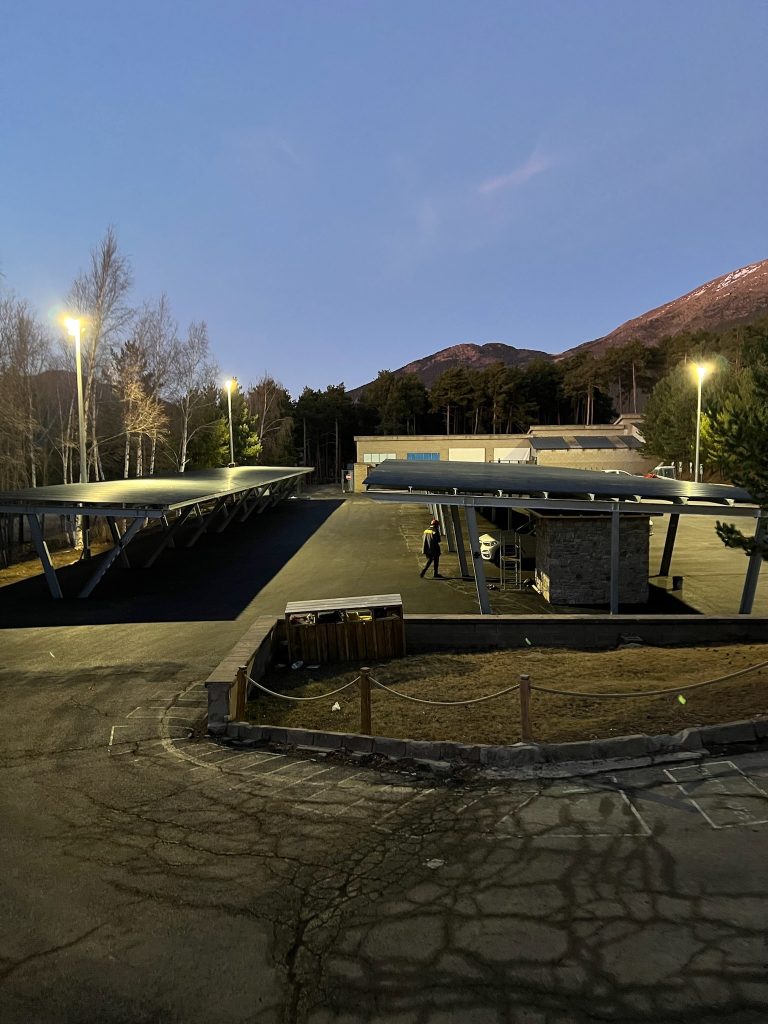

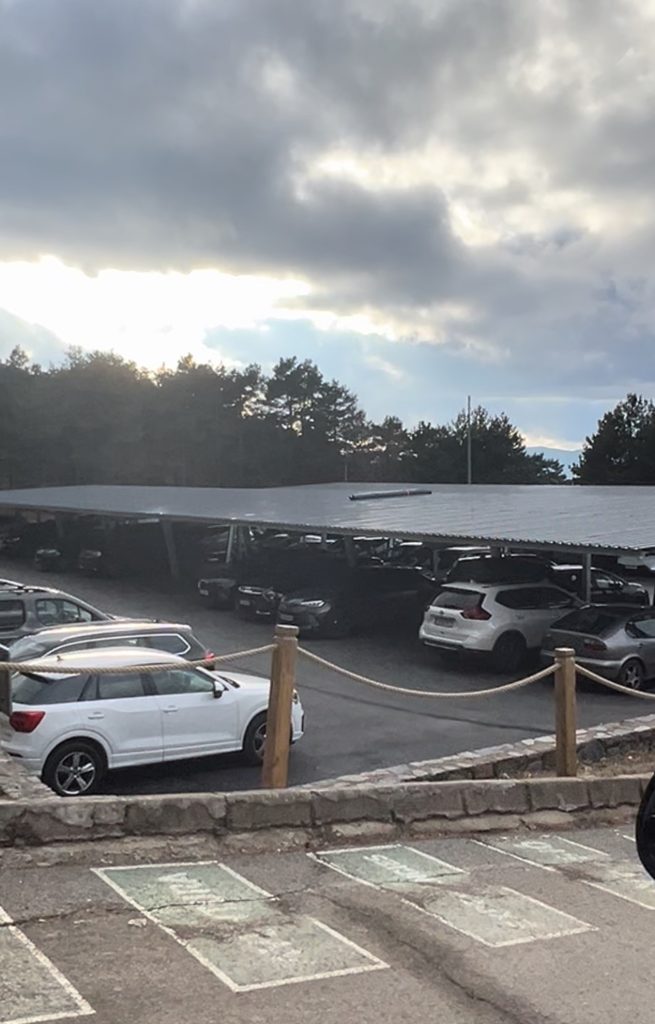

Encima de la retícula, en toda la superficie, descansan placas fotovoltáicas.

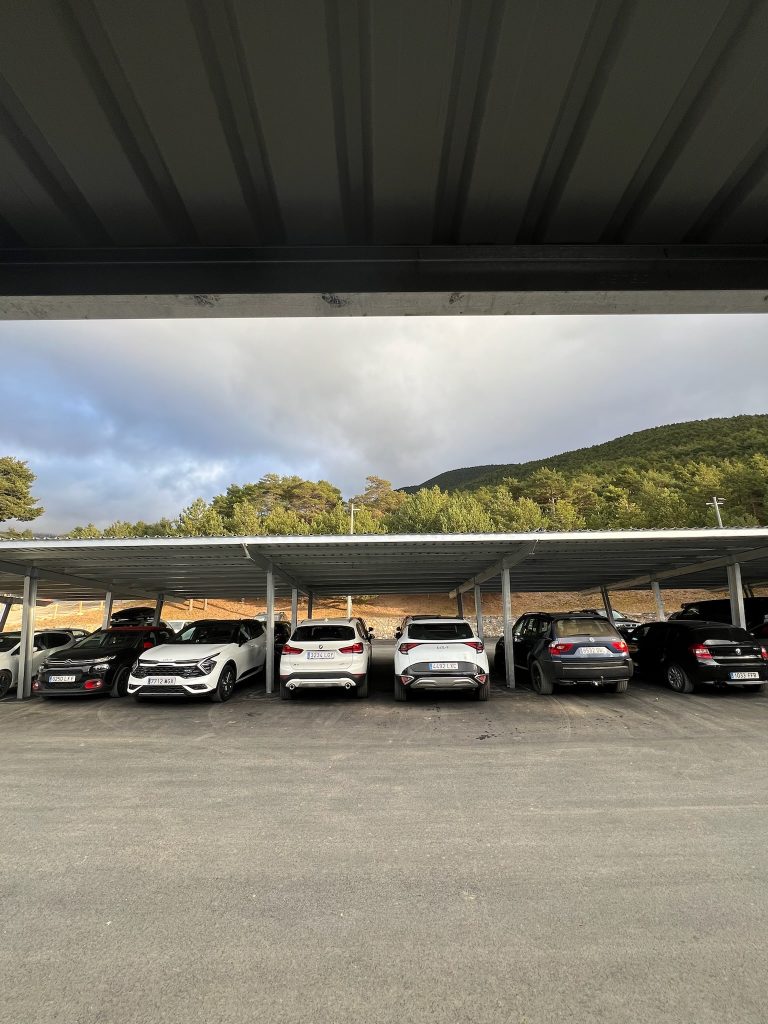

De su parte, la retícula que conforma la estructura de la marquesina apoya sobre pilares de
alturas variables (de 3,10m a 2,92m), en base a la inclinación en que se dispondrá la retícula para conseguir la pendiente de la marquesina. Son 2 líneas de pilares. Separación entre las líneas es de 1 modulo, separación en el otro sentido es 3 modulos.
El sistema COVER-TEG es un sistema estructural que permite configurar celosías espaciales de barras tubulares para aplicaciones muy diversas. Con el fin de dar la mejor solución posible para los cerramientos de cubierta, se ha optado por la utilización de este innovador sistema de cubierta en celosía. Este documento recoge la redacción de la Memoria de Cálculo de este sistema estructural.
Como propietario de los Patentes: ES 1095330 U, U 201300974 y ES 1095305 U, U 201300985, Nuscat Systems S.L. es el Poseedor de los derechos exlusivos del sistema, la marca y el nombre comercial COVER-TEG.
Para más información sobre el sistema COVER-TEG mira el Capítulo 8.3 “Justificación Sistema COVER-TEG”.
