Projecte
CoverTEG, Planta fotovoltaica
Client
Taurus Renovables
Descripció
9 plazas de parquing;
4 plazaspara cargar combustible autobuses y autocares

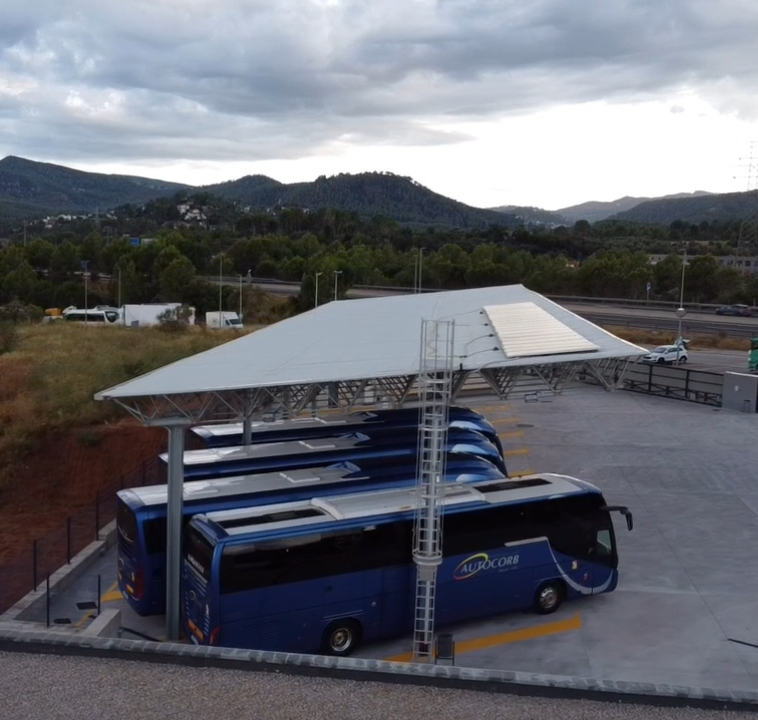

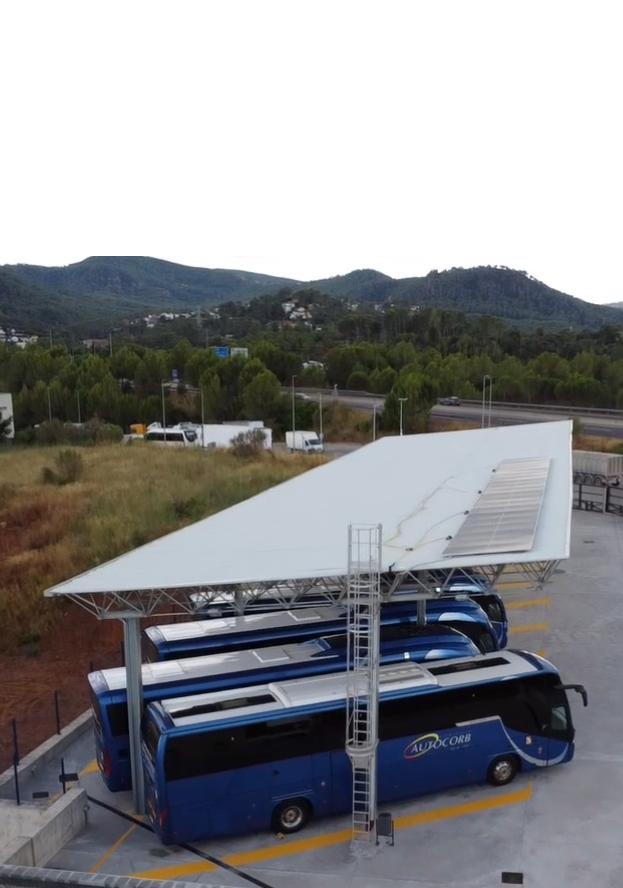

Solar fotovoltaico para autoconsumo

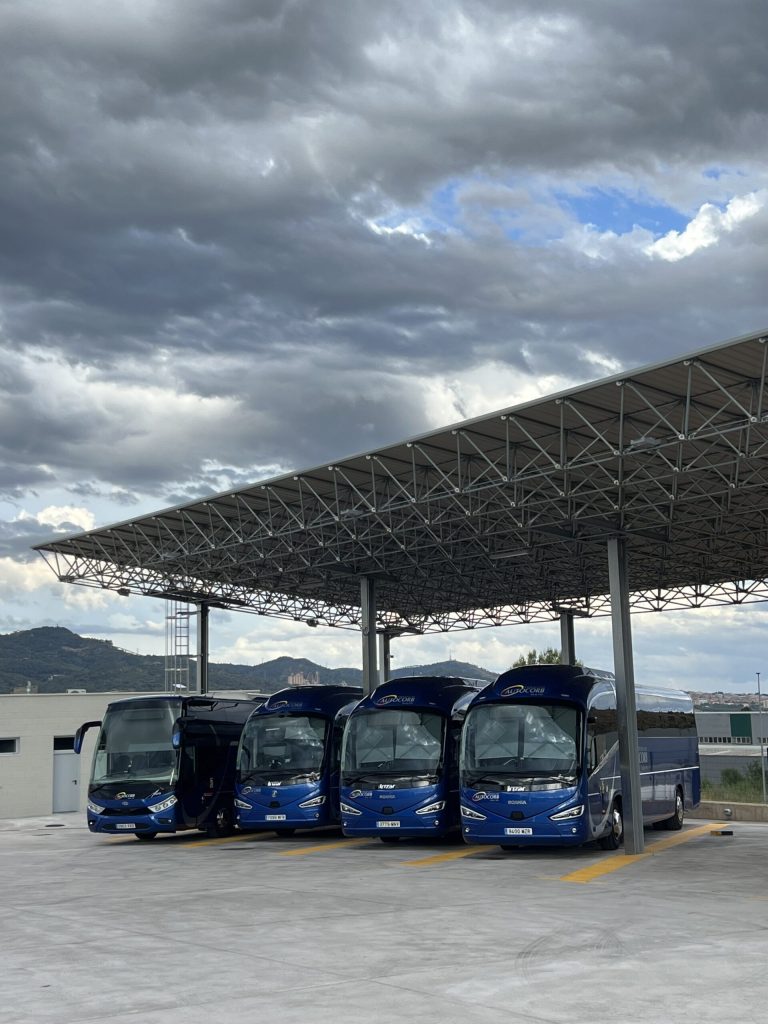

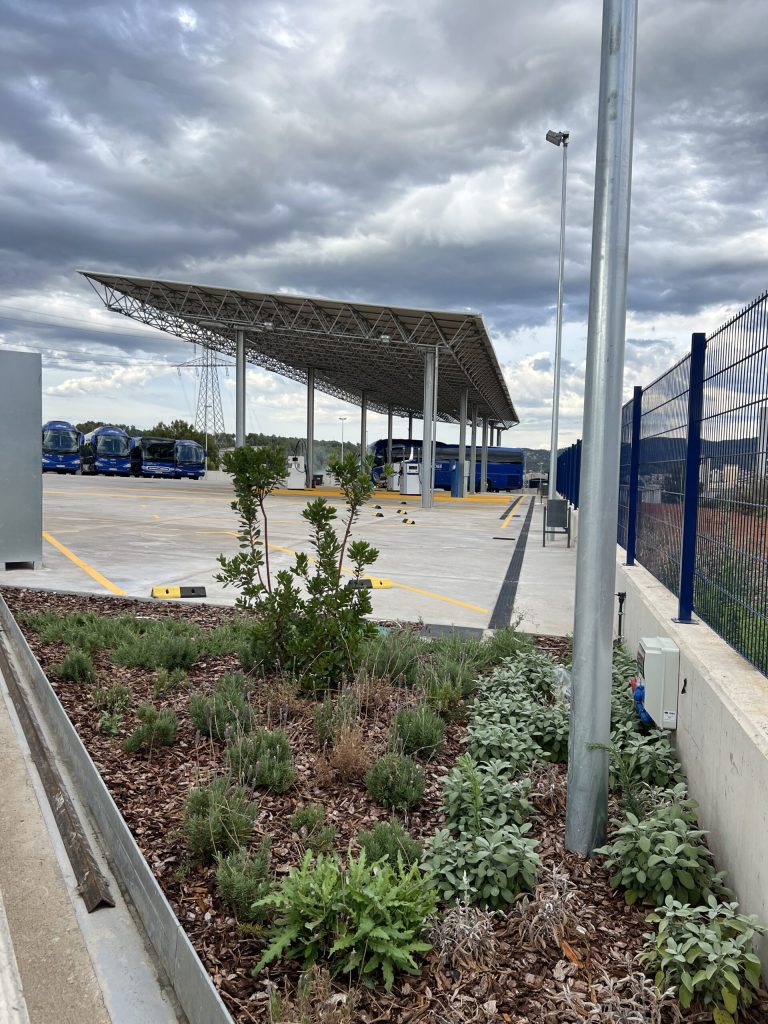

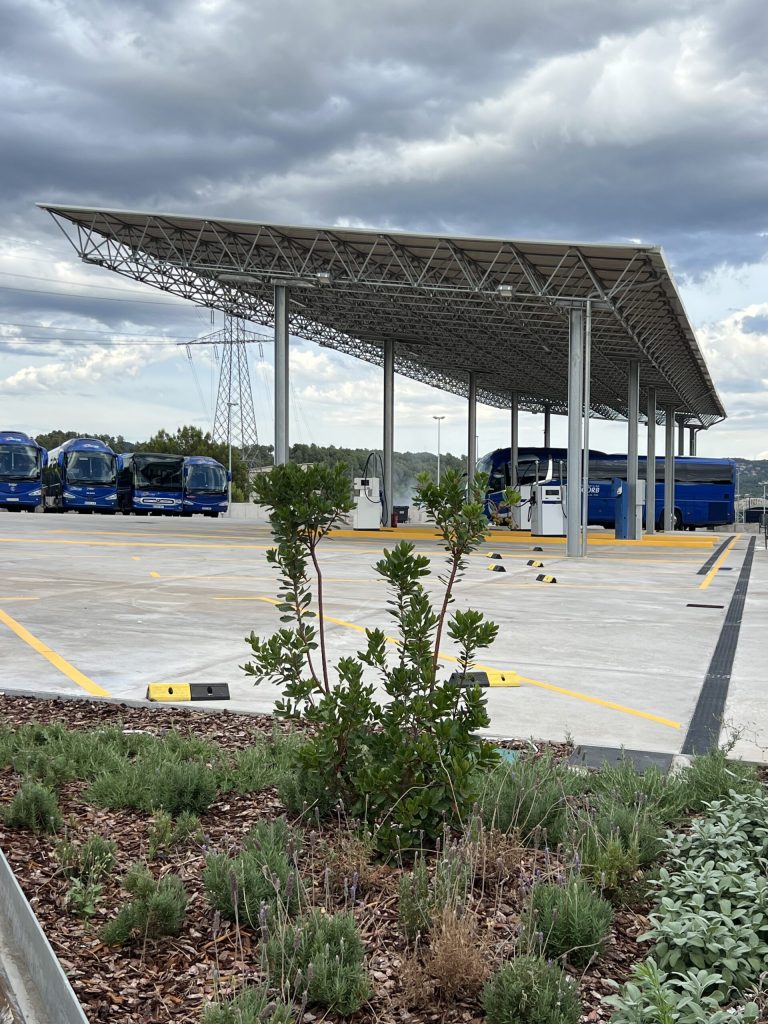

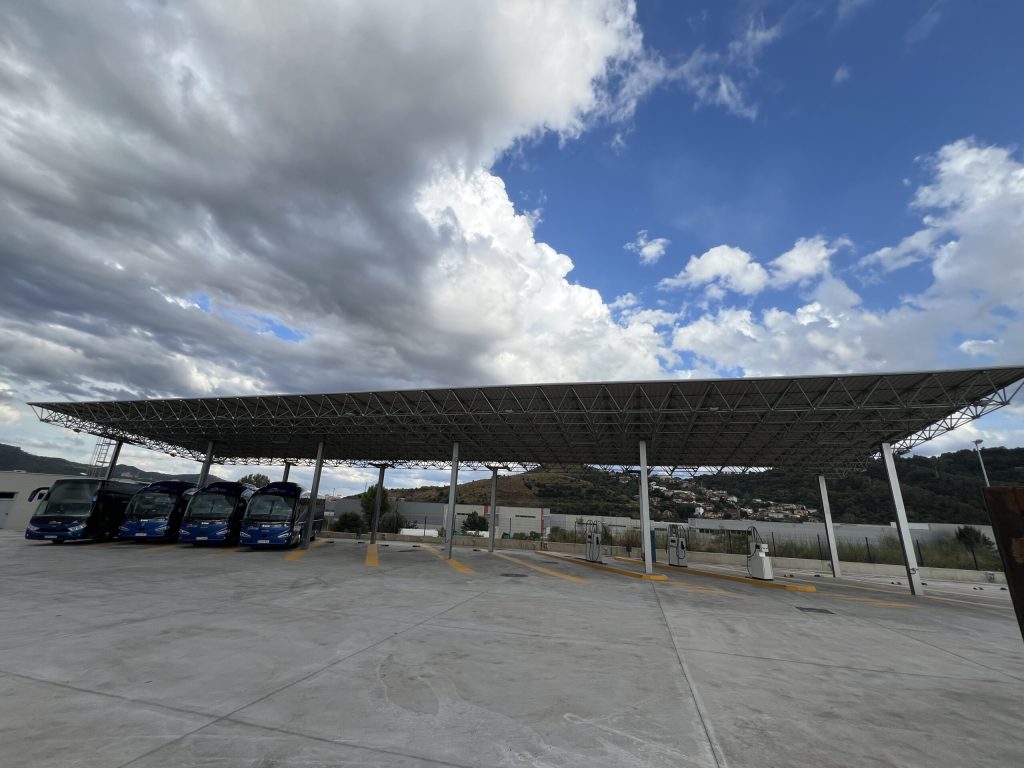

El objetivo del presente documento es la realización de una memoria técnica para el proyecto en cuestión: 791, que consiste en una marquesina para cubrir gasolinera de autobuses, realizado con el sistema de estructura Cover-TEG.
La obra se encuentra en Cervello, Barcelona.
La estructura de soporte se compone de una retícula espacial de barras tubulares conectadas entre ellas mediante uniones atornilladas (nudos Cover-TEG resueltos con chapas de espesor 6 mm, 5 mm y 4 mm) solapadas parcialmente entre ellas.
El material de la celosía es acero de calidad S235 (nudos y barras). El material de los pilares es acero de calidad S275 (perfiles y placas).
La celosía se compone de 1 pastilla de nudos y barras superiores e inferiores con mensulas en las zonas donde los pilares se encuentran descentrados con respecto a el centro de cualquier nudo inferior.
La cubierta cubre una superficie de 627,90 m2, con unas dimensiones de 48,30 m x 13,00 m. La capa superior de la celosía está formada por una retícula rectangular de 37 x 10 módulos, y la capa inferior por una retículas de 36 x 9 módulos. Los módulos son de 1,30 m y el canto de la celosía es de 0,92 m. Las uniones de las barras son atornilladas, de M20 calidad 8.8, galvanizado.
Es un sistema estructural que puede incluir productos de otros fabricantes, cada uno de ellos con su garantía propia.
El objetivo del presente documento es la realización de una memoria técnica para el proyecto en cuestión: 780-Calonge parking, que consiste en 2 modelos de marquesina para un estacionamiento de coches una marquesina individual y una marquesina doble.
Es un sistema estructural que puede incluir productos de otros fabricantes, cada uno de ellos con su garantía propia.
La obra se situará en Calonge, Girona.
En cuanto a los parámetros de viento escogidos y su grado de aspereza se ha considerado lo siguiente: ZONA C; Grado de aspereza IV: Zona 2, urbana en general, industrial o forestal.
Las marquesinas cubren una superficie de marquesina doble 297,00 m2, con unas dimensiones de 11,00 m x 27,50 m con una capacidad de 22 plazas, marquesina simple 176,25 m2 con unas dimensiones de 5,23 m x 33,70 m con una capacidad de 13 plazas
El material de la celosía y correas es acero de calidad S275.
10
CYPE CONNECT 2023.d
Las uniones atornilladas se utilizarán tornillos de M20x50 y M16x40 de calidad 8.8. El acabado de los tornillos es Galvanizado.
La marquesina doble se compone de una estructura formada por 2 pilares, inclinados de sección IPE-200 unidos a una viga principal de sección IPE-200, los pórticos se unen entre sí por correas de sección IPE-140 y distribuidos a lo largo de la estructura, separados entre sí a 5,00 mts. La marquesina simple se compone de una estructura formada por 2 pilares, inclinados de sección IPE-180 unidos a una viga principal de sección IPE-180, los pórticos se unen entre sí por correas de sección IPE-140 y distribuidos a lo largo de la estructura, separados entre sí a 5,00 mts.
Sobre esta estructura descansa el cierre de la cubierta definida a un agua con pendiente del 10% (5,71o) y que irá conectado a las correas mediante tornillos. La chapa grecada usada para el cierre asegura la estanquidad necesaria de la cubierta ante la lluvia o la nieve, además de proteger de la exposición a la insolación directa del sol.
Cada pilar entrega a una placa base de 300x400x12 anclada a la cimentación mediante 8 tornillos M20 calidad 4.8. Se ubican 2 rigidizadores soldados a la placa de anclaje que ayudarán a reforzar la unión.
Cada pilar tiene una placa superior de 135x532x10 la cual se une a la viga mediante tornillos M20, la viga posee taladros que permiten la unión entre el pilar y las correas.
El cálculo de la estructura se ha llevado a cabo considerando la posibilidad de instalar placas fotovoltaicas en la cubierta.
El sistema COVER-TEG es un sistema estructural que permite configurar celosías espaciales de barras tubulares para aplicaciones muy diversas. Con el fin de dar la mejor solución posible para los cerramientos de cubierta, se ha optado por la utilización de este innovador sistema de cubierta en celosía. Este documento recoge la redacción de la Memoria de Cálculo de este sistema estructural.
Como propietario de los Patentes: ES 1095330 U, U 201300974 y ES 1095305 U, U 201300985, Nuscat Systems S.L. es el Poseedor de los derechos exlusivos del sistema, la marca y el nombre comercial COVER-TEG.
Para más información sobre el sistema COVER-TEG mira el Capítulo 8.3 “Justificación Sistema COVER-TEG”.
